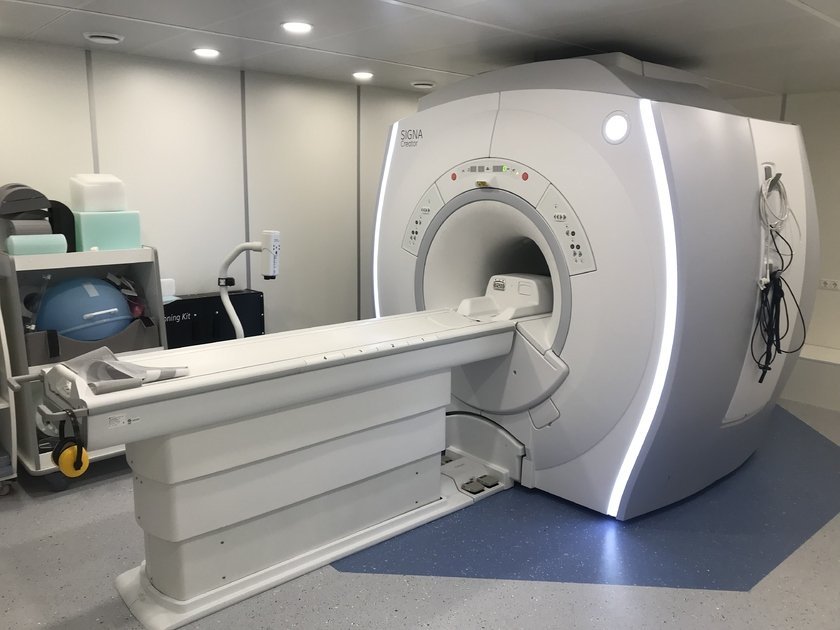

МРТ SIGNA Creator вариант исполнения “E” 1.5T, 2020 г.в.

МРТ SIGNA Creator вариант исполнения “E” 1.5T

Год выпуска: 2020

Signa Creator вариант исполнения “E” 1.5T

1.5T Магнит с высокими показателями однородности магнитного поля

Концепция “E”, или Eco, воплощает наше общее стремление к сохранению окружающей среды путем сокращения потребления электроэнергии и рационального использования природных ресурсов. Модель Signa Creator E являет собой идеальное сочетание всех электронных, градиентных и радиочастотных сборочных компонентов системы, созданных специально для Вашего учреждения, и криостата с охлаждающей головой, возвращенных на завод GE для полной и доскональной диагностики, переработки и модернизации, с целью подарить им новую жизнь и диагностические возможности.

Магнит 1.5T, градиентная подсистема, РЧ подсистема, данный модуль состоит из следующих компонентов:

• Магнит CXK4 1,5 Тл с технологией нулевого выкипания гелия и с емкостью резервуара криогенной системы 2000 л.
• Туннель пациента с двойным раструбом (ДхШхВ) 60 x 60 x 70 см
• Уникальная система из 18 сверхпроводящих шиммирующих катушек для эффективного обеспечения однородности.
• Поле зрения 50 см в направлениях XYZ.
• Двустороннее переговорное устройство в туннеле для пациента.
• Приемопередающая катушка для тела, обеспечивающая высокую однородность поля B1.
• Модуль градиентных катушек с уникальными элементами управления высокой точности — максимальная эффективность 33 мТл/м при скорости нарастания 120 Тл/м/с.
• РЧ-подсистема OpTix.
• Модуль синхронизации с опцией VCG.
• Стандартный набор кабелей силовых и оптических
• Монитор контроля температуры и влажности
• Компоненты для связи между оператором и пациентом

Высокоточная градиентная подсистема

Благодаря высокоточной градиентной подсистеме, показатель градиента по каждой оси одновременно может достичь пикового показателя амплитуды 33 мТ/м при скорости нарастания в 120 Т/м/с.

Эксклюзивно разработанная в компании GE цифровая топология управления градиентом производит самые точные и воспроизводимые формы волны нарастания.

• Надежность 98,9% (показатель совпадения между идеальной кривой и фактической кривой)
• Точность 99,98% (показатель воспроизводимости)

Благодаря этим разработкам обеспечивается максимально возможное качество изображения, в частности, при эхопланарной визуализации, при использовании последовательности «быстрое спин-эхо» или клинических приложении на ее основе. минимальные время эхо (TE) и время повторения (TR) в контрастном МР-ангиографии (3DGRE) – TE (min) 0,3 мс, TR (min) 1,2 мс (при матрице 256 х 256).

Радиочастотная система:

• Количество каналов: 8 каналов
• Мощность усилителя радиочастотного передатчика 10 кВт с водяным охлаждением
• Данная подсистема позволяет использовать 8-канальный Порт А и включает в себя следующие компоненты:
• Блок питания LED и устройство кодирования

Характеристики питания:

• Максимальное значение тока 300 А при 1400 В.
• Трехфазный источник бесперебойного питания с мощностью 60 кВА

Технология OpTix:

Впечатляющая технология GE Healthcare для передачи оцифрованного сигнала по оптоволоконному кабелю для повышения отношения сигнал-шум. Технология была разработана специально для повышения данного показателя, критичного для всех МР-систем. Она обеспечивает отличный динамический диапазон и помехоустойчивость, увеличенные отношение сигнал-шум и скорость передачи сигнала. Таким образом, оптимизируется рабочий процесс, врачам предоставляется широкая платформа для проведения передовых диагностических и клинических исследований и разработок

Основная система

S7525JM

1

Signa Creator вариант исполнения “E” 1.5T SV25.1

• Lower Height Fixed Table with PA Coil
• Creator  Enclosures
• Display Panel
• Lower  Height  Fixed Table  with PA Coil
• Vibroacoustic Dampening  kit
• Calibration  Phantom  Kit
• Phantom  cart
• Operator  Table
• Express HNU Coil 14 element
• Express Anterior Array Coil 4 element
• Creator  Base Electronics

SIGNA Works

РЧ-катушки

M7006PB

1

1.5T 8ch Large Flex Extremity Coil

M7006PC

1

1.5T 8ch Medium Flex Extremity Coil

M7005BE

1

Flex Positioner

 Экспертные программные приложения

S7525HG

1

NeuroWorks XT

• SWAN
• SWAN Phase
• DTI
• Fibertrak on OC

S7525HK

1

BodyWorks XT

• LAVA Flex
• IDEAL & Flex
• IDEAL IQ

S7525FW

1

VascularWorks XT

• Inhance
• Inhance Delta Flow
• TRICKS

M3340BA

1

3D ASL

M7000PF

1

MAVRIC-SL

Обучение

A11181MR

1

Application Training – 8 days

A22241MR

1

Introductory theoretical MRI training course – 4 days

A10061MR

MRI training course – 2 days

Сервер клинических приложений отделения лучевой диагностики с пакетом МРТ

Дополнительные принадлежности

E8823A

1

Patient Positioning Kit

E46001RF

1

GE PDB MR_550_3_R/Door Hinges on Right

E45351RG

1

UPS GEDE UPS SG60 PUREPULSE 60KVA

M3340GM

1

1.5T Magnet Crate Standard

M50002LT

1

16-beat Long Cable

M50002NC

1

Russian Language Kit

M50002DF

1

RF Cable Extension Kit 5 meters

M1060KN

1

Remote Magnet Rundown Unit Kit

I045K227FC

1

Faraday Cage

M3335SJ

4

COOLANT - 3 GALLONS

NI_HELIUM_MR

1

Liquid Helium for MRI

M1060JW

1

SUMITOMO Compressor

M1085KA

1

4 kW Gradient Chiller

M5000AF

1

6KW LYTRON MCS

M50002BM

1

MCS ACC KIT

I045K227AC

1

AIR CONDITIONER MR 45 K

I020K227CH

1

CHILLER MR 20 K

I005K227PC

1

VPN / ADSL Toolkit

NI_MR_INSTALLATION

1

UPS installation

R34023AB

1

Standard sce pack W

R34023AC

1

Standard sce pack W
